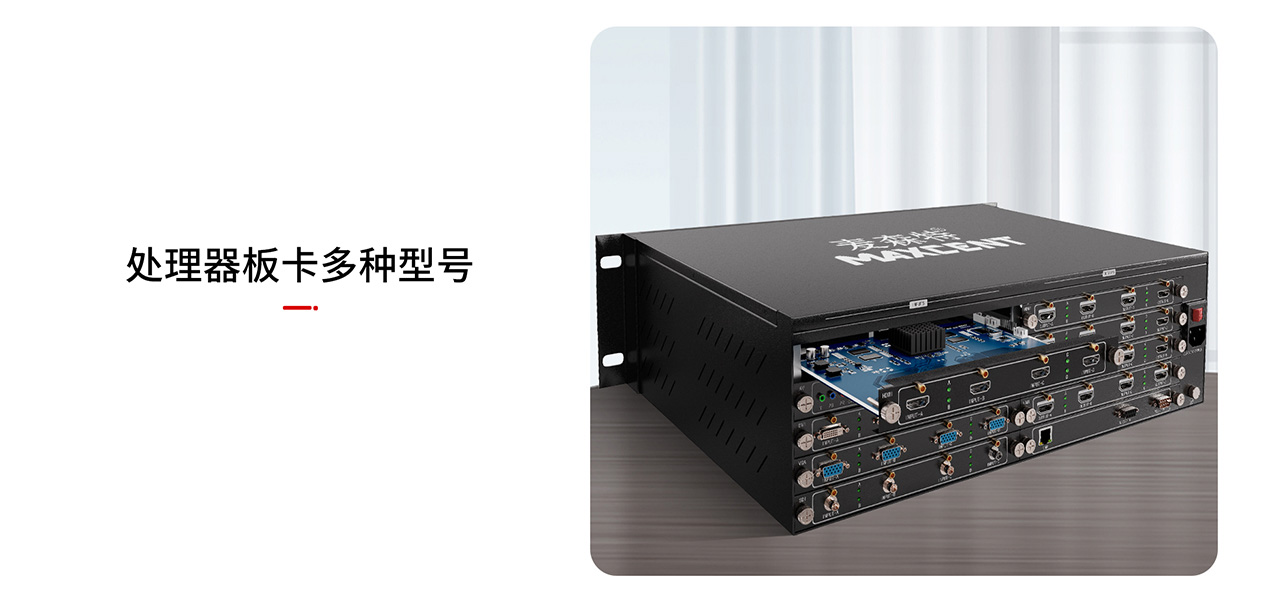

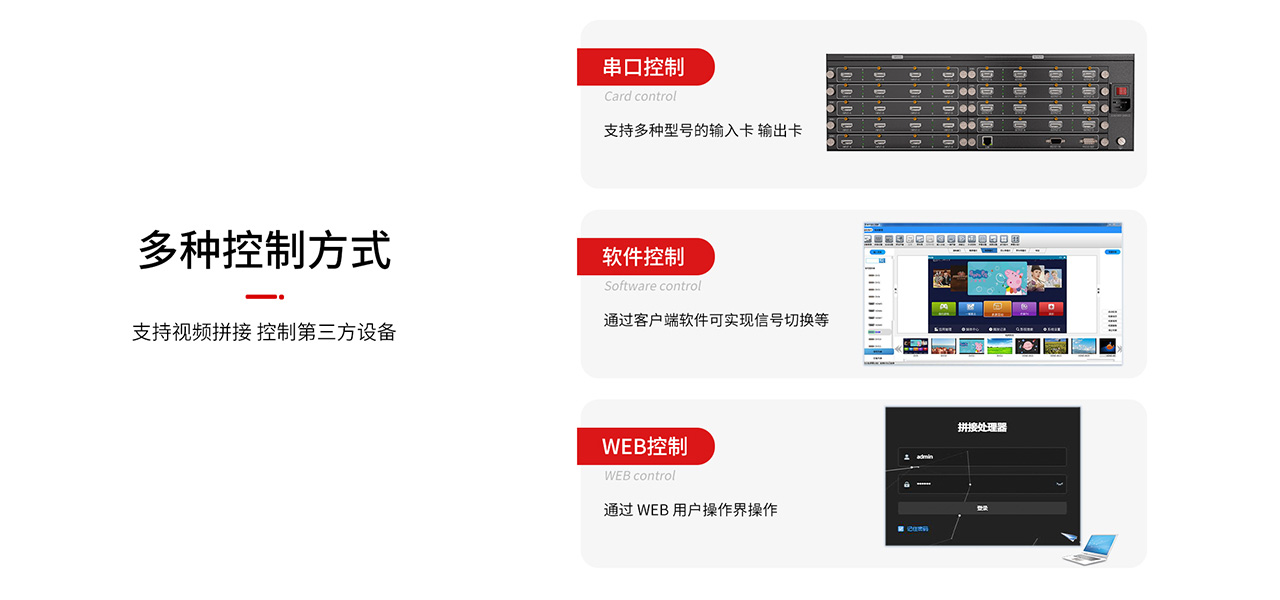

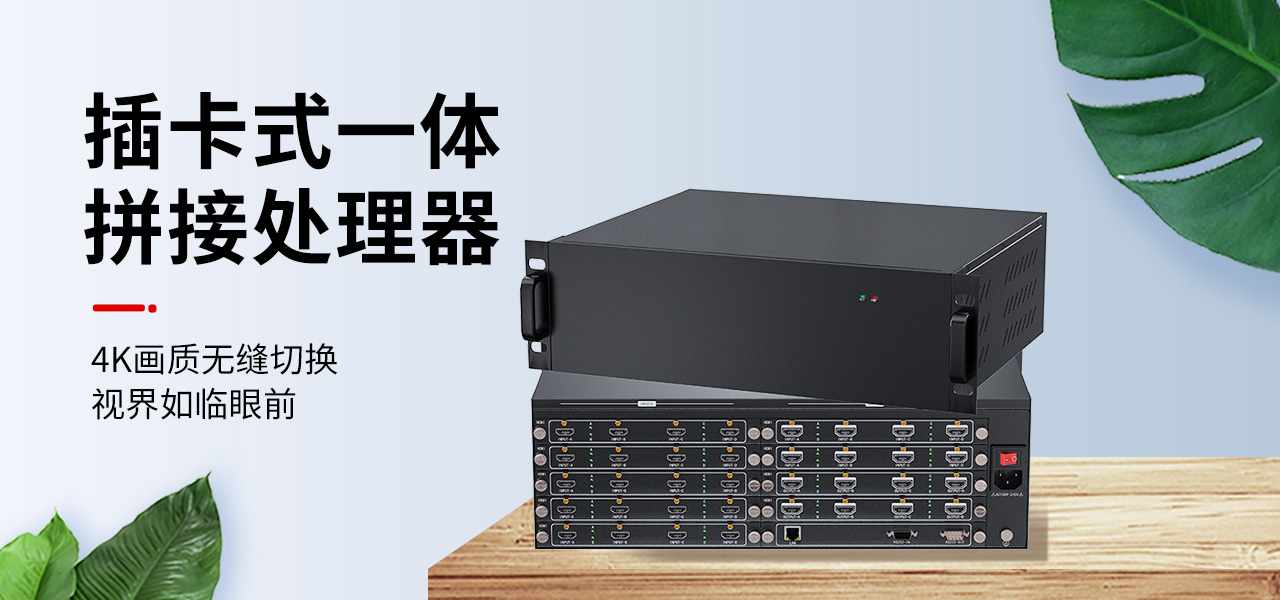

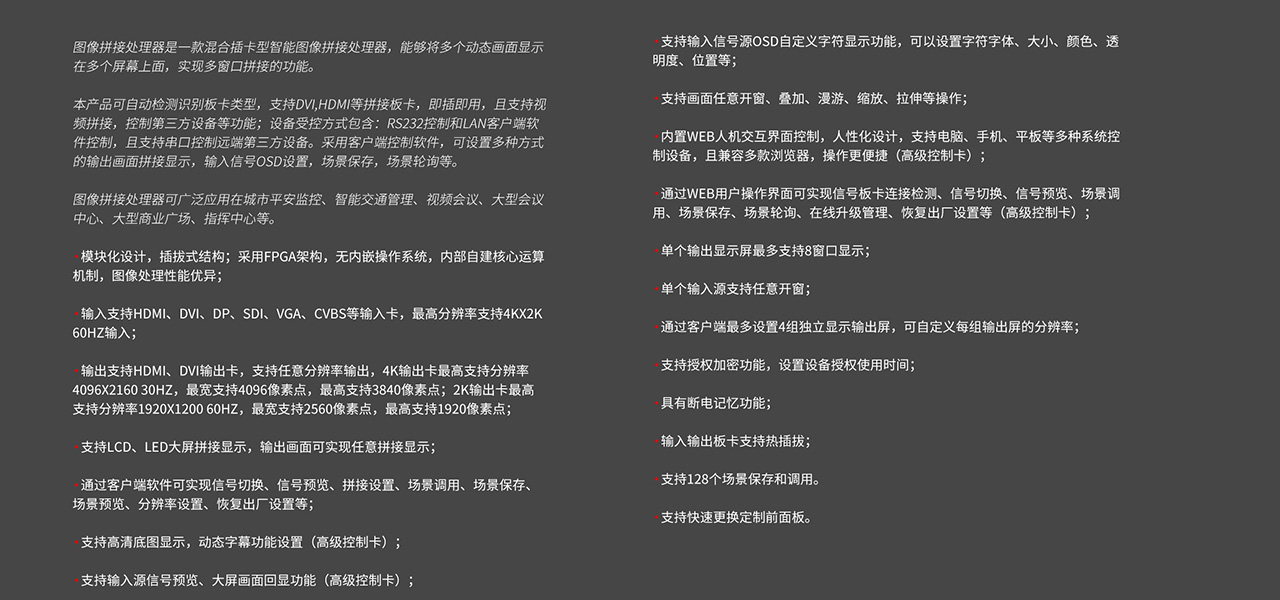

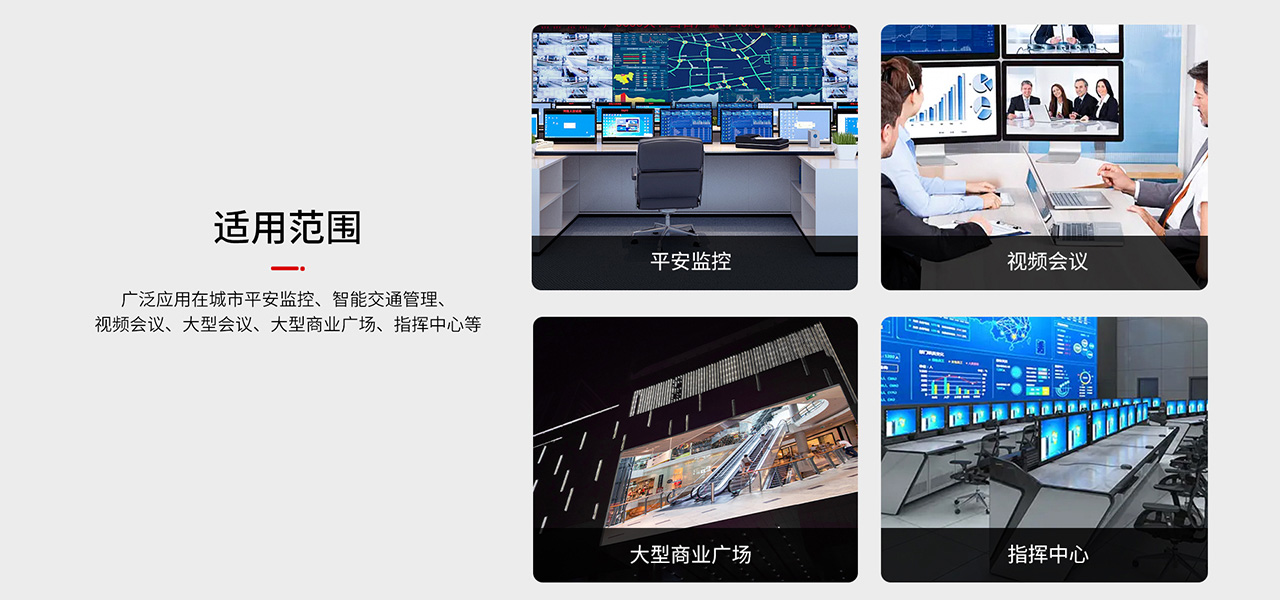

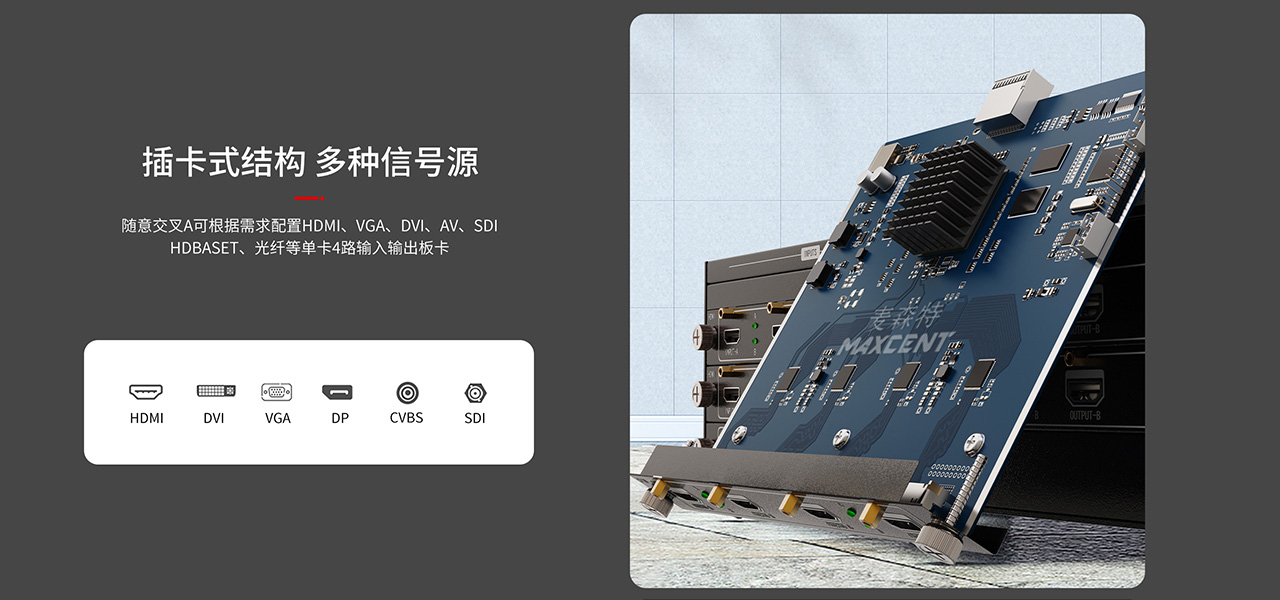

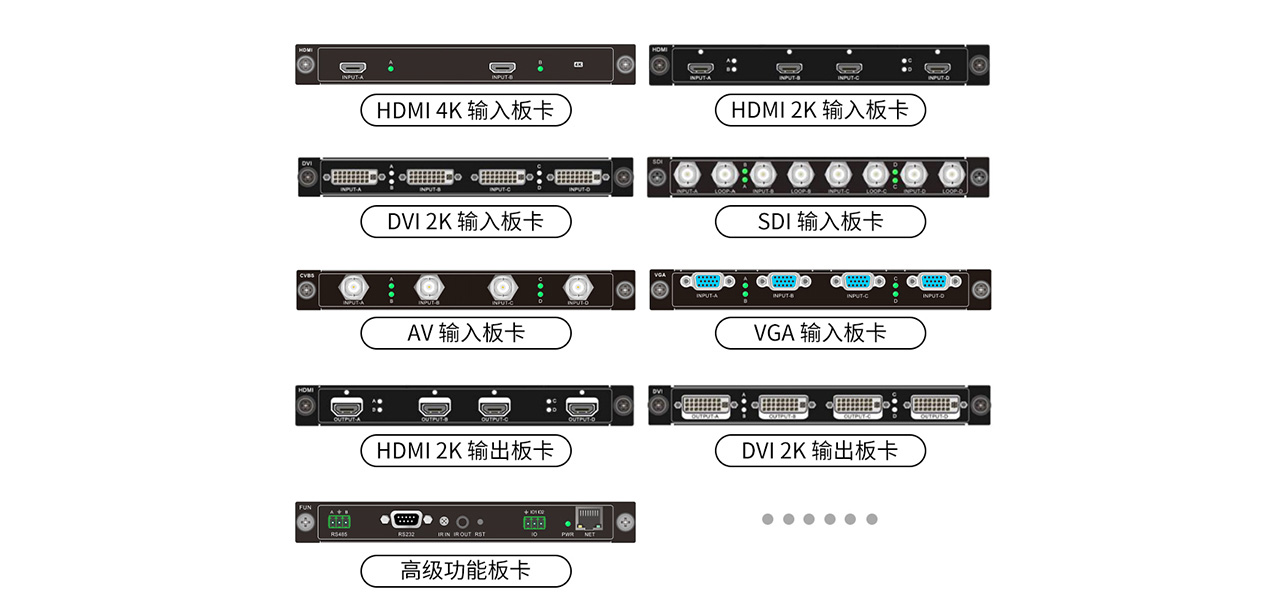

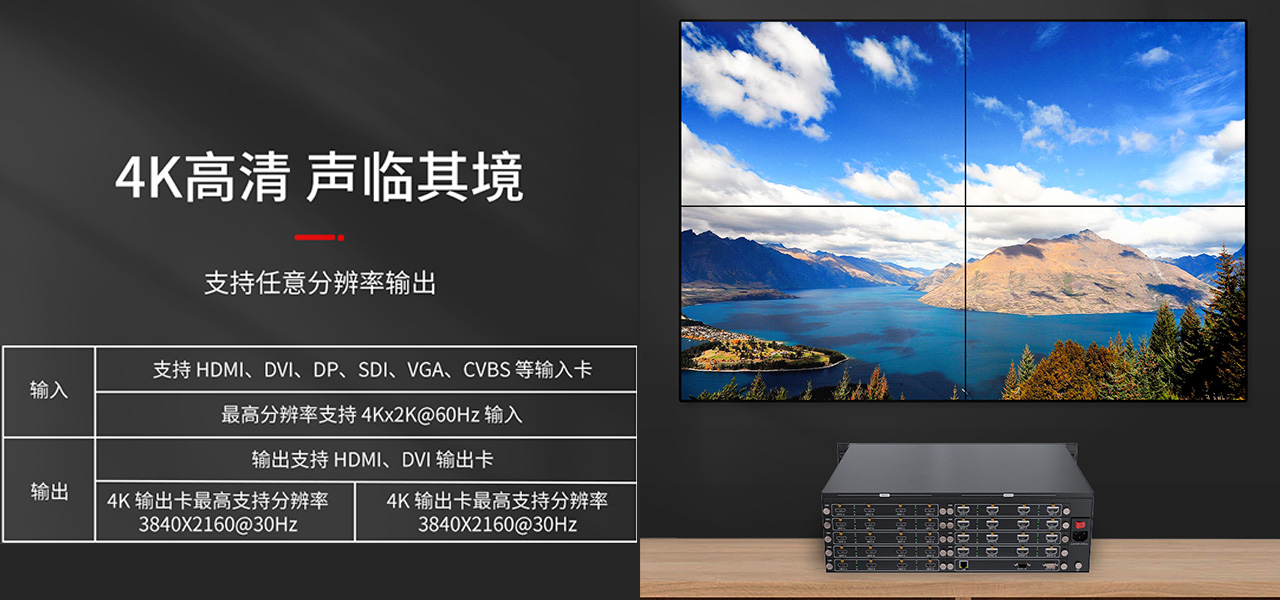

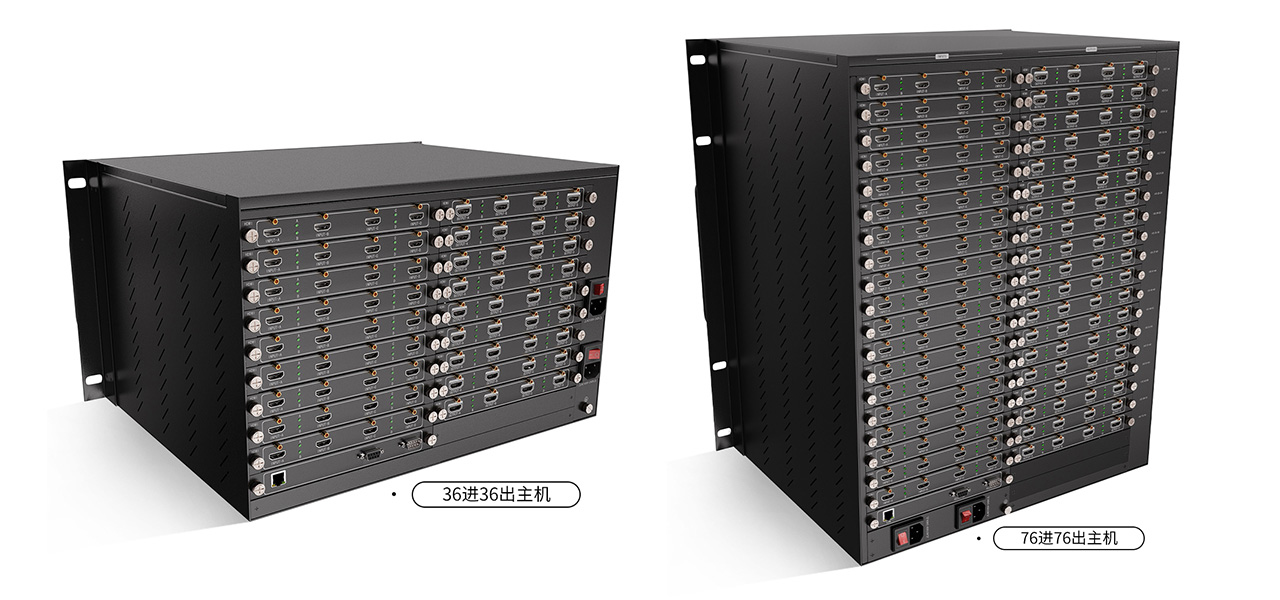

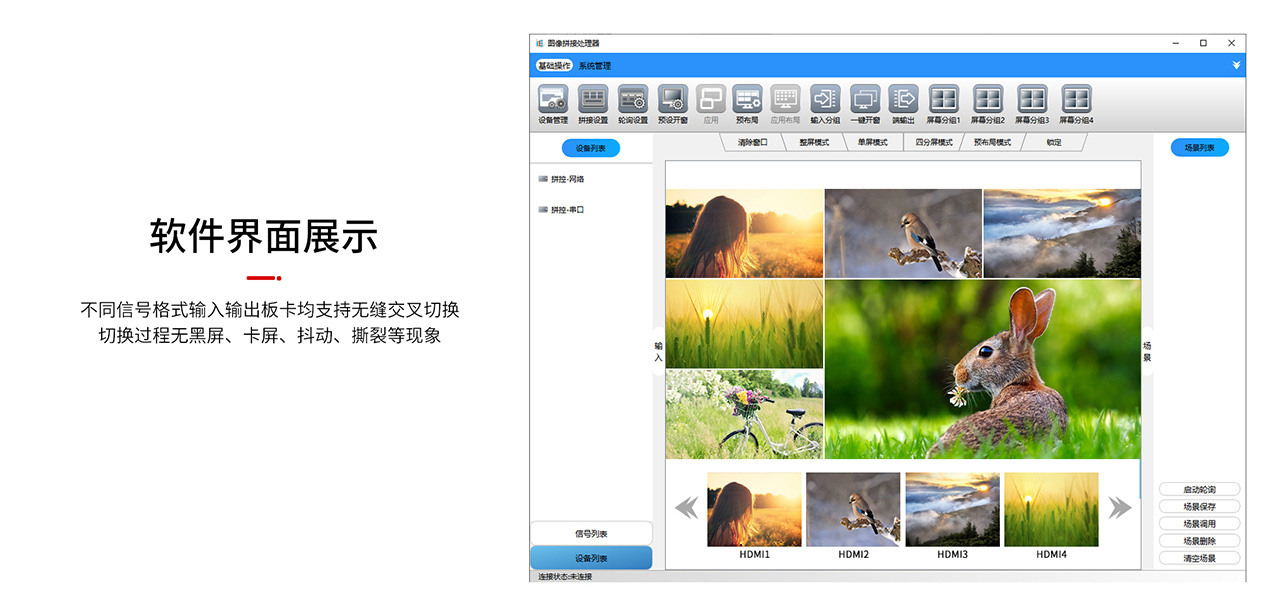

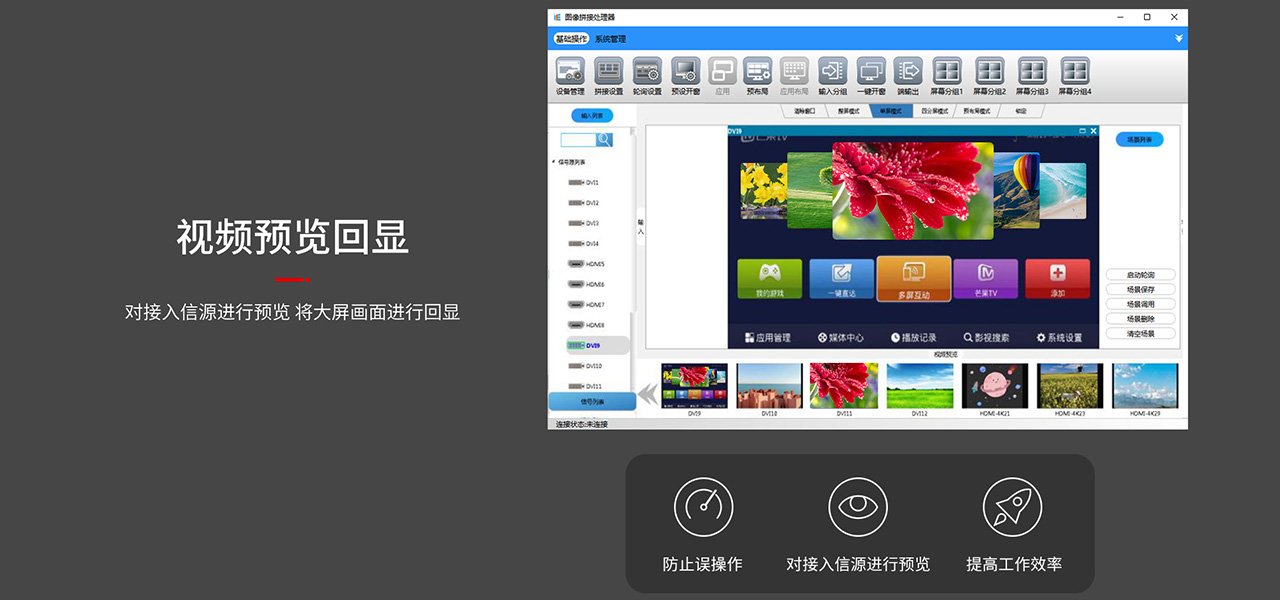

麥森特插卡式一體拼接處理器板卡和主機，麥森特插卡式一體拼接處理器36進36出，76進76出 圖像拼接處理器是一款混合插卡型智能圖像拼接處理器，能夠?qū)⒍鄠€(gè)動態畫面顯示在多個屏幕上面，實現多窗口拼接的功能。 本產品可自動檢測識別板卡類型，支持DVIHDMI等拼接板卡，即插即用，且支持視頻拼接，控制第三方設備等功能;設備受控方式包含: RS232控制和LAN客戶端軟件控制，且支持串口控制遠端第三方設備。采用客戶端控制軟件，可設置多種方式的輸出畫面拼接顯示，輸入信號OSD設置，場景保存，場景輪詢等。 圖像拼接處理器可廣泛應用在城市平安監控、智能交通管理、視頻會議、大型會議中心、大型商業廣場、指揮中心等。 模塊化設計，插拔式結構:采用FPGA架構，無內嵌操作系統，內部自建核心運算機制，圖像處理性能優異; ·輸入支持HDMI、DVI、DP、SDI、VGA、CVBS等輸入卡，最高分辨率支持4KX2K60HZ輸入; ·輸出支持HDMI、DVI輸出卡，支持任意分辨率輸出，4K輸出卡最高支持分辨率4096X216030HZ，最寬支持4096像素點，最高支持3840像秦點;2K輸出卡最高支持分辨率1920X120060HZ，最寬支持2560像素點，最高支持1920像素點; ·支持LCD、LED大屏拼接顯示，輸出畫面可實現任意拼接顯示; ·通過客戶端軟件可實現信號切換、信號預覽、拼接設置、場景調用、場景保存、場景預覽、分辨率設置、恢復出廠設置等; ·支持輸入信號源OSD自定義字符顯示功能，可以設置字符字體、大小、顏色、透明度、位置等; ·支持畫面任意開窗、疊加、漫游、縮放、拉伸等操作; ·內置WEB人機交互界面控制，人性化設計，支持電腦、手機、平板等多種系統控制設備，且兼容多款瀏覽器，操作更便捷(高級控制卡) ; ·通過WEB用戶操作界面可實現信號板卡連接檢測、信號切換、信號預覽、場景調用、場景保存、場景輪詢、在線升級管理、恢復出廠設置等 (高級控制卡); ·單個輸出顯示屏最多支持8窗口顯示; ·單個輸入源支持任意開窗; ·通過客戶端最多設置4組獨立顯示輸出屏，可自定義每組輸出屏的分辨率: ·支持授權加密功能，設置設備授權使用時間; ·具有斷電記憶功能; ·輸入輸出板卡支持熱插拔; ·支持128個場景保存和調用 ·支持快速更換定制前面板。 ·支持高清底圖顯示，動態字幕功能設置 (高級控制卡) ; ·支持輸入源信號預覽、大屏畫面回顯功能(高級控制卡);機箱結構：08x12混合處理器:2個輸入通道的卡槽:3個輸出通道的卡槽20x16混合處理器:5個輸入通道的卡槽:4個輸出通道的卡槽36x36混合處理器:9個輸入通道的卡槽:9個輸出通道的卡槽76x76混合處理器:19個輸入通道的卡槽:19個輸出通道的卡槽； 機箱尺寸：08x12混合處理器:W436.6mmxH88.0mmxD320mm20x16混合處理器:W436.6mmxH1360mmxD320mm36x36混合處理器:W436.6mmxH269.0mmxD320mm76x76混合處理器:W436.6mmxH534.0mmxD320mm
